目前建筑行业中，聚羧酸减水剂已得到了广泛应用。聚羧酸减水剂以高减水率、高保坍性、高增强性、与水泥适应性强等特点，以及超分散性和超稳定性引起了人们的密切关注，已逐渐替代了木钙和萘系减水剂的位置。但是，如果直接将聚羧酸见谁作用于混凝土中，会出现与水泥适应性不好、混凝土和易性较差、混凝土坍落度损失大等问题。因此，一般在加入混凝土之前，要对聚羧酸减水剂进行复配技术。
        对聚羧酸减水剂的复配一般是掺入消泡剂、引气剂和缓凝剂。实验证明，合理的复配技术确实可以提高聚羧酸减水剂的工作性能。但是，如何进行复配才能达到最佳效果，是需要我们研究的课题。
        针对这个问题，我们进行了实验。
        首先，根据GB/T50080-2002《普通混凝土拌合物性能试验方法》，研究聚羧酸系高效减水剂中掺入不同比例的消泡剂和引气剂对混凝土坍落度、坍落度损失和强度的影响，确定消泡剂和引气剂在聚羧酸系高效减水剂中的掺量。然后，通过调节缓凝剂葡萄糖酸钠在减水剂中的掺量，研究对混凝土初、终凝的影响，最终满足混凝土运输及施工时的初、终凝时间要求。

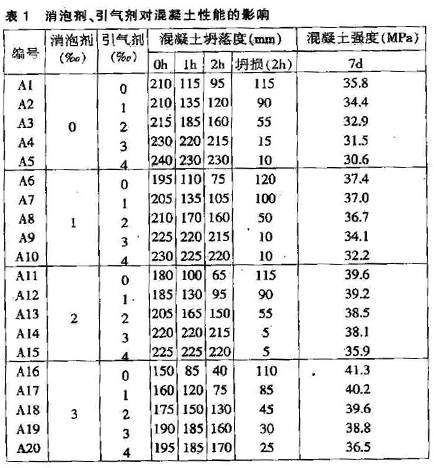

        外加剂掺量为胶凝材料的1%，聚羧酸系减水剂复配不同比例消泡剂和引气剂对混凝土性能的影响见表1。
